流媒体传输协议: RTP, RTCP, RTSP, SRTP, SRTCP
原文链接: https://blog.csdn.net/feeltouch/article/details/82957377
总结: RTSP发起/终结流媒体会话，RTP负责传输流媒体数据，RTCP对RTP进行控制以实现同步等功能。
一、RTP（实时传输协议，位于传输层）
（一）简介和工作机制
1.工作场景：适用于一对一或一对多的传输情况，核心目的是提供时间信息以实现流同步。

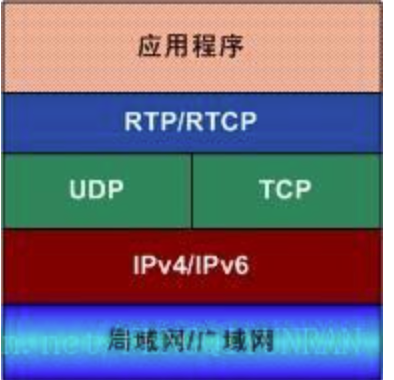

2.传输基础：通常基于 UDP 工作，也可运行于 TCP 或者 ATM 等其他协议之上。由于多媒体实时传输存在数据到达时间不可预料的问题，而流媒体传输又要求数据适时到达，所以 RTP 应运而生。
3.提供信息：提供时间标签、序列号以及其他控制位，这些信息有助于接收端正确处理和播放媒体数据。

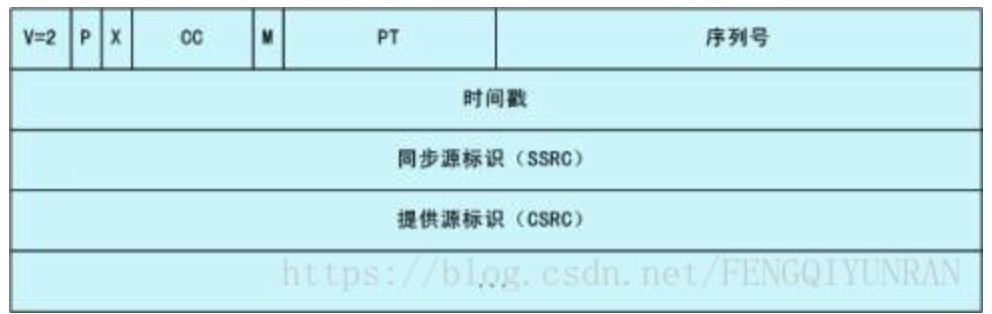

（二）报文结构及各字段含义
- 1.版本（V）：2 位，用于标识 RTP 协议的版本。
- 2.填充标识（P）：1 位，用于指示是否对数据包进行填充。
- 3.扩展（X）：1 位，用于标识是否有扩展头。
- 4.CSRC 计数（CC）：4 位，用来统计 CSRC（贡献源标识符）的个数。
∙应用场景：在多方会议（多个参会者音频混合）、音频混音（多个麦克风输入混音）、视频切换（多个摄像头画面切换或拼接）等场景中，多个音视频源会被混合或转发，接收端需要借助 CSRC 知道当前数据包来自哪些原始源，以实现正确同步音视频、实现回声消除（AEC）以及音频混音处理等功能。
- 5.标记（M）：1 位，用于标记重要包，例如视频中的关键帧等。
- 6.载荷类型（PT）：7 位，用来标识编码器类型，接收端依据此信息找出对应的解码器，从而正确解码媒体数据。
- 7.序列号：16 位，类似于 TCP 的序列号，用于标识数据包的顺序。但仅靠序列号不能确保数据按正确顺序播放，因为数据中间可能存在缺失，还需要结合时间戳来确定播放时间。
- 8.时间戳：用于确定数据在正确的时间播放，与序列号配合，保证媒体数据的准确播放顺序。
- 9.SSRC（同步源标识符）：标识同步源，在 RTP 会话（如实时会议、直播）中，每个参与媒体传输的设备（如麦克风、摄像机、混音器）或软件进程都会被分配一个唯一的 SSRC 值（通常随机生成）。接收端通过 SSRC 快速识别数据包的来源，将来自不同源的媒体流（如音频、视频）正确分组，例如在多人视频会议中，可据此区分不同参会者的视频流和音频流。∙与 CSRC 的区别：SSRC 标识设备（如单个摄像头、麦克风等），而 CSRC 标识设备里的多个子输入（如多个麦克风输入、多个摄像头画面等）。
（三）相关补充说明
RTP 通常用于单一路音频/视频流（如一个人的麦克风或摄像头），但在多方会议、音频混音、视频切换等场景下，多个音视频源会被混合或转发，此时接收端需要借助 CSRC 来处理相关问题，以确保媒体数据的正确播放和处理。
二、RTCP（实时传输控制协议）
（一）简介及工作机制
1.与 RTP 的关系：RTCP 并非 RTP 的严格意义上的“控制器”，但它是 RTP 的核心配套协议。RTP 负责实时媒体数据的传输（如音频、视频帧），提供数据标识（序列号、时间戳、SSRC）、封装和实时性保障（如低延迟传输），但不保证可靠传输（丢包、乱序需上层处理）。
2.主要功能：RTCP 不传输媒体数据，而是通过周期性控制包实现对 RTP 传输的监控和管理，是 RTP 的“辅助工具”。其主要功能包括监听服务质量（如接收端通过 RTCP 向发送端反馈丢包率、网络抖动等指标，发送端据此调整传输策略）、交换会话用户信息（如在多播或多方会议场景中，跟踪参与会话的节点状态）等，以确保 RTP 传输的稳定性和可靠性。
（二）与 RTP 的协同工作
RTP 和 RTCP 协同工作，共同构成实时多媒体传输的基础框架。RTP 负责媒体数据的传输，而 RTCP 负责对 RTP 传输进行监控和管理，两者相互配合，保障了实时音视频通话、直播、视频会议等场景的流畅运行。
RTSP (应用层)
工作机理及简介
旨在为IP网络上的实时音视频流提供可控传输服务。它通过标准的请求-响应模型，实现对流媒体的播放、暂停、快进、录制等操作的控制，是视频监控、视频会议、在线直播等场景的核心控制协议之一。
RTSP的核心作用
RTSP的本质是“流媒体服务器的远程控制接口”，其核心功能包括：
- ∙会话管理：建立、维护和终止客户端与服务器之间的流媒体会话（如通过
SETUP初始化传输、TEARDOWN结束会话）； - ∙播放控制：支持播放（
PLAY）、暂停（PAUSE）、停止（TEARDOWN）、快进/快退（SEEK）等操作，允许用户按需调整播放进度； - ∙多流同步：通过
SDP（会话描述协议）协调音频、视频等多路流的传输，确保音画同步； - ∙传输模式选择：支持单播（Unicast，一对一传输）、组播（Multicast，一对多传输）等模式，适应不同网络环境和用户规模。
RTSP的工作原理概述
RTSP的工作流程通常分为以下步骤（以“客户端拉取流媒体”为例）：
1.发现资源：客户端通过HTTP或其他方式获取流媒体的SDP描述文件（包含媒体格式、传输地址等信息）；
2.建立连接：客户端向服务器发送DESCRIBE请求，获取流媒体的详细信息（如编码格式、分辨率）；
3.初始化传输：客户端发送SETUP请求，指定传输模式（如UDP/RTP）和端口，服务器返回Session ID（会话标识）；
4.启动传输：客户端发送PLAY请求，服务器开始通过RTP协议发送流媒体数据，同时通过RTCP协议反馈传输质量（如丢包率、延迟）；
5.控制与终止：客户端可通过PAUSE暂停、SEEK跳转，最终通过TEARDOWN终止会话，释放资源。
RTSP报文结构
RTSP（Real Time Streaming Protocol，实时流协议）报文分为请求报文和响应报文两类：
- ∙请求报文：从客户端向服务器发送，用于向服务器提出各种请求操作。
- ∙响应报文：从服务器到客户端，作为对请求报文的回应。
∙报文组成：由于RTSP是面向正文的（text - oriented），报文中每个字段都是ASCII码串，长度不确定。RTSP报文由开始行、首部行和实体主体三部分构成。
- ∙请求报文：开始行是请求行，其结构可参考相关示意图
- ∙响应报文：开始行是状态行，其结构也可参考相关示意图
| <img src="https://zzhaire-markdown.oss-cn-shanghai.aliyuncs.com/imgs/image-20250911212231324.png" alt="image-20250911212231324" style="zoom:40%;" /> | <img src="https://zzhaire-markdown.oss-cn-shanghai.aliyuncs.com/imgs/image-20250911212238443.png" alt="image-20250911212238443" style="zoom:40%;" /> |
| ---------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------- |
RTSP请求报文方法
RTSP请求报文包含多种方法，用于实现不同的功能：
1.OPTIONS：用于获得服务器提供的可用方法，客户端通过此方法了解服务器支持的操作。
2.DESCRIBE：客户端使用该方法向服务器请求得到媒体初始化描述信息，服务器回应的主要是SDP（会话描述协议）信息。
3.SETUP：客户端提醒服务器建立会话，并确定传输模式，为后续的媒体传输做准备。
4.TEARDOWN：由客户端发起关闭请求，用于终止当前的RTSP会话。
5.ANNOUNCE：用于更新会话描述信息，当会话的相关信息发生变化时使用。
6.PLAY：客户端发送播放请求，要求服务器开始播放媒体流。
7.PAUSE：临时停止流，但不释放服务器资源，方便后续继续播放。
8.GET_PARAMETER：取得流控制参数，不过某些服务器可能不支持该方法。
9.SET_PARAMETER：设置流控制参数，同样某些服务器可能不支持该方法。
RTSP交互过程
用C表示RTSP客户端，S表示RTSP服务端，标准的RTSP交互流程如下：
1.询问可用方法：∙C -> S: OPTION request（客户端询问服务器有哪些方法可用）∙S -> C: OPTION response（服务器回应信息中包括提供的所有可用方法）
2.获取媒体初始化描述信息：∙C -> S: DESCRIBE request（客户端要求得到服务器提供的媒体初始化描述信息）∙S -> C: DESCRIBE response（服务器回应媒体初始化描述信息，主要是SDP）
3.建立会话：∙C -> S: SETUP request（客户端设置会话属性以及传输模式，提醒服务器建立会话）∙S -> C: SETUP response（服务器建立会话，返回会话标识符及会话相关信息）
4.播放媒体流：∙C -> S: PLAY request（客户端请求播放）∙S -> C: PLAY response（服务器回应请求信息）∙S -> C: 发送流媒体数据（服务器开始向客户端发送流媒体数据）
5.关闭会话：∙C -> S: TEARDOWN request（客户端请求关闭会话）∙S -> C: TEARDOWN response（服务器回应请求）
其中，第3步（建立会话）和第4步（播放媒体流）是必需的步骤。
RTSP与HTTP的比较
- ∙功能相似性：HTTP和RTSP在功能上有相似重叠的地方，RTSP采用了HTTP/1.1大多数的状态码，并且增加了RTSP特定的状态码。
- ∙请求方法对比：∙HTTP协议：定义了8种可能的请求方法，包括GET（检索URI中标识资源的一个简单请求）、HEAD（与GET方法相同，服务器只返回状态行和头标，并不返回请求文档）、POST（服务器接受被写入客户端输出流中的数据的请求）、PUT（服务器保存请求数据作为指定URI新内容的请求）、DELETE（服务器删除URI中命名的资源的请求）、OPTIONS（关于服务器支持的请求方法信息的请求）、TRACE（Web服务器反馈Http请求和其头标的请求）、CONNECT（已文档化但当前未实现的一个方法，预留做隧道处理）。∙RTSP协议：有自己特定的请求方法，如上述的OPTIONS、DESCRIBE等多种方法。
- ∙协议规范：RTSP和HTTP的协议规范分别在RFC2326和RFC2616有详细描述。
- ∙MMS协议：MMS（Microsoft Media Server）协议为微软的私有协议，未公开协议，采用私有自定义控制结构体来发送命令，不像HTTP和RTSP协议采用发送文本命令控制。

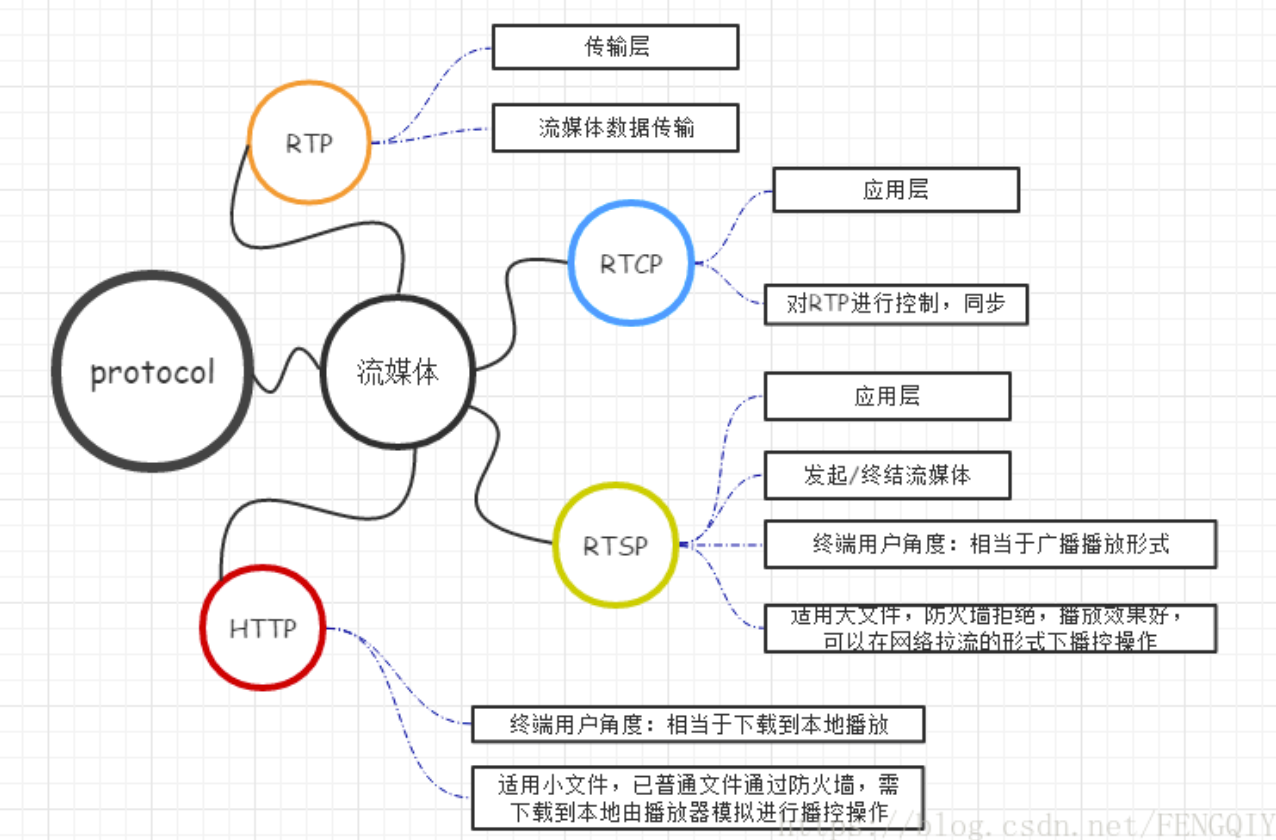

RTP、RTSP与RTCP的区别总结
用一句话简单概括：RTSP发起/终结流媒体会话，RTP负责传输流媒体数据，RTCP对RTP进行控制以实现同步等功能。
